防爆燈具防護外殼需要注意哪些問題

防異物沖擊能力防爆燈具的外殼部件須承受沖擊試驗而不損壞。攜帶式燈具還須能承受燈具透明件向下，從1m高度自由跌落的試驗而不損壞。透明件任何防爆燈具均需應(yīng)用透明件，為了有較高的光透過率，透明件壁厚不可能做得很厚。

透明件

透明件的材質(zhì)強度總要比金屬材料強度低得多，特別是玻璃，是防護外殼零件中較薄弱的環(huán)節(jié)，應(yīng)特別注意。

1、透明件應(yīng)采用玻璃或其他化學(xué)物理性能穩(wěn)定的材料制成，由塑料制成的透明件除需符合透明件要求外，還須符合對塑料外殼的熱穩(wěn)定性和防表面靜電的要求。

2、透明件除需承受規(guī)定的沖擊試驗外，還需要能抵御冷熱劇變試驗。將燈具按透明件達到表面最高溫度的位置安置在最高環(huán)境溫度中點亮，待燈具溫升穩(wěn)定后，用10℃左右的冷水噴射到透明件的表面最高溫度處，透明件不應(yīng)損壞。透明件在工作受熱的狀態(tài)有熱脹的現(xiàn)象，如果受到冷水噴射，透明件會因急劇冷卻而收縮。各部分會因冷卻程度不同而產(chǎn)生收縮不一致。如透明件無足夠的強度或分子間有殘余的破壞應(yīng)力存在，就會加速分子間應(yīng)力的加大而導(dǎo)致透明件的損壞。

3、為提高玻璃透明件的強度，一般采用鋼化處理辦法提高玻璃分子間的預(yù)應(yīng)力，玻璃鋼化可將成型玻璃加熱至接近軟化點，經(jīng)急速均勻冷卻而成，也可由玻璃表面經(jīng)化學(xué)處理達到鋼化。由于鋼化工藝穩(wěn)定性均勻性較難控制，同一批透明件可能會存在預(yù)應(yīng)力不均勻、應(yīng)力集中等隱患，在運輸、安裝和使用過程中，過度的沖擊、壓力和溫度會使玻璃損壞，也會使玻璃分子內(nèi)儲存應(yīng)力，使玻璃罩強度降低，甚至?xí)谡５馁A存時產(chǎn)生自爆現(xiàn)象。因此，在生產(chǎn)中應(yīng)注意“小心輕放”安裝時應(yīng)受力均勻，盡可能避免使其承受過多的應(yīng)力。生產(chǎn)廠家可用沖擊試驗和熱劇變試驗方法來抽樣檢驗，有條件的還可用玻璃應(yīng)力測試儀進行檢驗。

4、玻璃罩的厚度尺寸在加工中是較難控制的，目視也難以檢測，為保證玻璃罩強度的均勻性，可用玻璃測厚儀進行測量。

5、由于透明件沒有足夠穩(wěn)定的強度和剛性，不允許制成帶螺紋的結(jié)構(gòu)。

6、為使透明件不受到過高溫度和熱分布過度不均勻，盡可能避免光源在透明件受到?jīng)_擊破壞同時受到透明件碎片的沖擊。

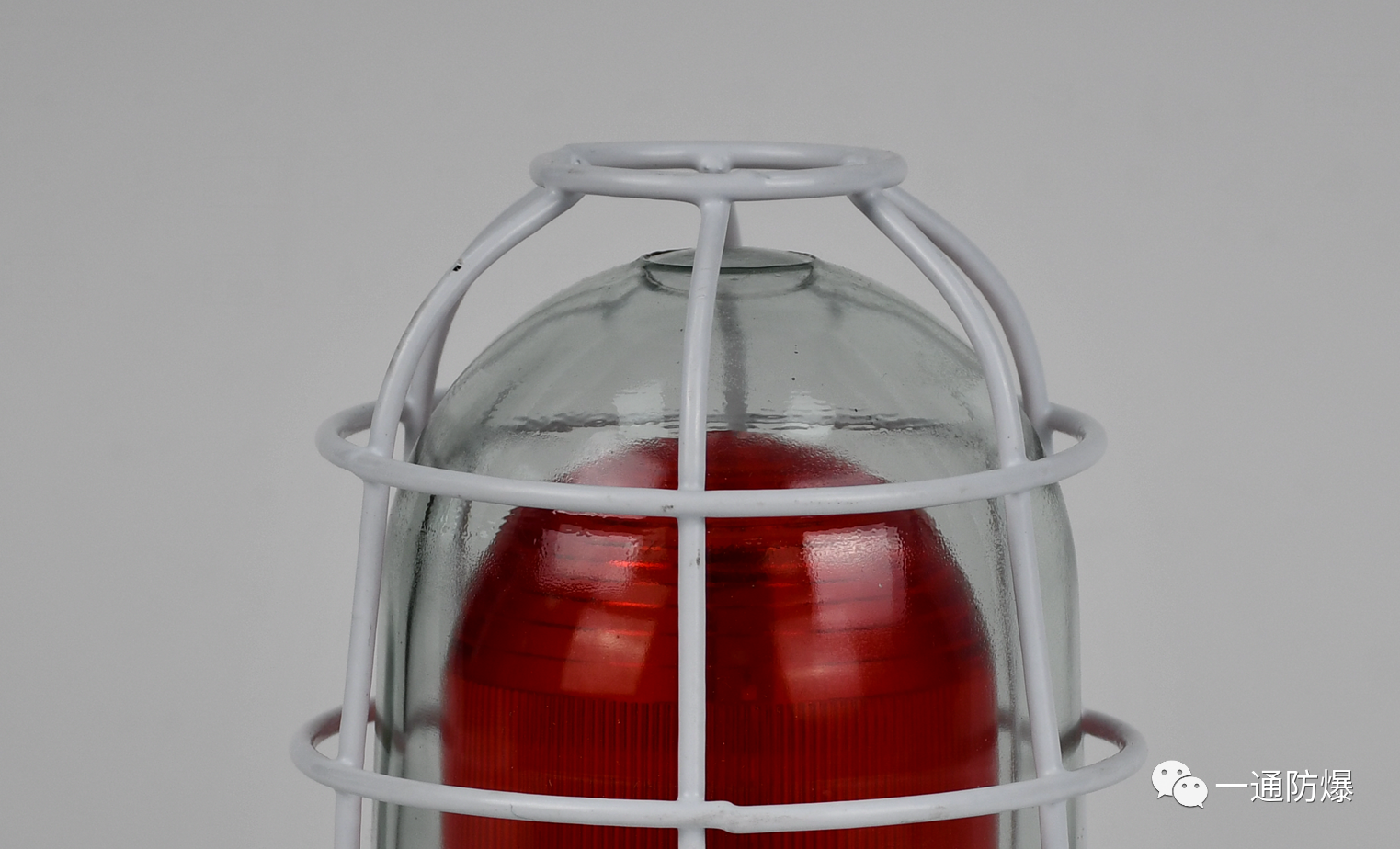

保護網(wǎng)

保護網(wǎng)是保護透明件免遭質(zhì)量較大的固體異物沖擊的有效措施，它既能透出絕大部分光線，又能提高透明件部位的抗沖擊能力。

保護網(wǎng)需有足夠的機械強度。

抗老化塑料、橡膠、膠封件

抗老化塑料、橡膠、膠封件需要有較為穩(wěn)定的工作性能。

防沖擊、靜電火花

輕合金材質(zhì)的含鎂量須不大于0.5%(重量比)，以防止在受到固體異物沖擊時而產(chǎn)生火花。

塑料外殼須采用下述之一的方法來消除靜電放電的潛在危險：A、在尺寸形狀和布置上采取措施或其他防護方法，使之不可能產(chǎn)生靜電的危險。B、選擇合適的塑料，使得表面絕緣電阻不超過1x10Ω，而不會產(chǎn)生靜電危險。

這樣可以保證靜電積聚放電的能量不會引烯爆炸性混合物。

緊固件
